一、从沙子到芯片：硅的逆袭之路

2025 年，全球芯片市场规模突破 6000 亿美元，每一颗芯片的核心都是那块不起眼的硅片。你能想象吗？我们口袋里价值上万元的智能手机，其核心材料竟然来自随处可见的沙子！这颗来自地壳的“魔法石”，究竟是如何统治整个半导体世界的？

硅，这个在地壳中含量高达 26.7% 的元素，以二氧化硅的形式广泛存在于岩石和砂砾中。从普通沙子到纯度 99.9999999% 的电子级硅，需要经过数十道复杂工艺。当科学家们第一次把沙子变成晶莹剔透的硅单晶时，他们或许没想到，这会开启一个全新的信息时代。

二、晶体结构：硅的完美骨架

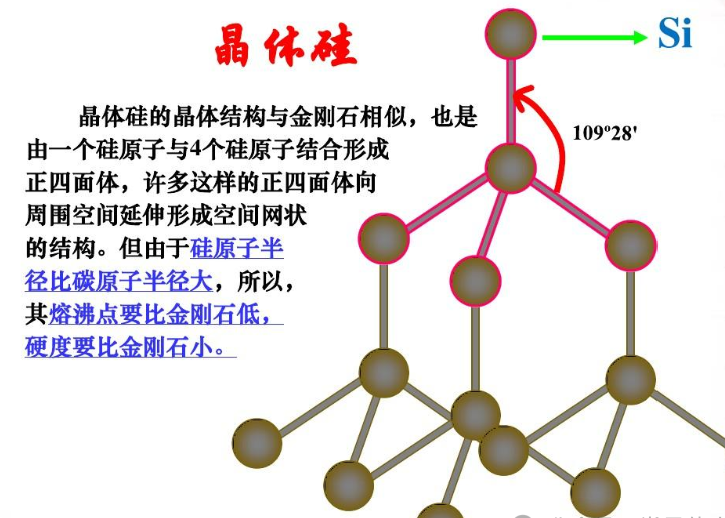

硅之所以能成为半导体之王，首先归功于它那近乎完美的晶体结构。在硅晶体中，每个硅原子与周围四个硅原子形成稳定的正四面体结构，就像搭建了一个精密的三维网格。这种结构使得硅晶体具有极高的稳定性和均匀性，为电子的有序运动提供了理想环境。

这种金刚石般的晶体结构赋予了硅许多独特的物理性质。它的熔点高达 1414°C，远超锗的 938°C，这意味着硅芯片能在更高温度下稳定工作。同时，硅的机械强度也十分出色，能够承受复杂的半导体制造工艺而不易损坏。

三、结构：电子的“高速公路”

如果说晶体结构是硅的“骨架”，那么能带结构就是它的“神经系统”。在硅晶体中，电子的能量分布形成了一系列能带，其中最重要的是价带和导带。价带中的电子被原子紧紧束缚，而导带中的电子则可以自由移动，形成电流。

这种金刚石般的晶体结构赋予了硅许多独特的物理性质。它的熔点高达 1414°C，远超锗的 938°C，这意味着硅芯片能在更高温度下稳定工作。同时，硅的机械强度也十分出色，能够承受复杂的半导体制造工艺而不易损坏。

四、电子流动：半导体中的“水循环”

为了理解半导体的导电特性，我们可以把电子比作水流。导体就像畅通无阻的“海洋”，电子可以自由流动；绝缘体则像干涸的“沙漠”，几乎没有电子流动；而半导体硅则像是一片“沼泽”——平时干燥坚硬（不导电），但加入适量的水（能量）后就会变成湿地（导电）。

五、掺杂工艺：硅的“基因编辑”

掺杂是半导体制造中最关键的工艺之一，它就像是对硅进行“基因编辑”，精确改变其导电特性。这个过程通常包括以下几个步骤：首先提供纯净的硅层，然后形成扩散阻挡层，接着沉积掺杂材料，再进行退火处理，最后移除多余的层。

这种“可调控”的导电性是如何实现的呢？关键在于“掺杂”工艺。通过在纯硅中掺入微量的杂质元素，我们可以精确控制硅的导电特性。比如，掺入磷元素会提供额外的自由电子，形成 N 型半导体；而掺入硼元素则会产生“空穴”，形成 P 型半导体。

六、应用场景：无处不在的硅

从智能手机到超级计算机，从汽车电子到医疗设备，硅的身影无处不在。全球 95% 以上的半导体器件都是用硅制造的，这背后有着深刻的技术和经济原因。

硅的优势不仅仅在于其出色的半导体特性，更在于其低廉的成本和成熟的制造工艺。相比之下，虽然砷化镓等化合物半导体在某些方面性能更优，但它们的制造成本要高得多，且难以制备大尺寸单晶。硅的这些优势，使得它在过去半个多世纪里一直占据着半导体材料的主导地位。

七、技术挑战：硅的极限在哪里？

随着芯片制程不断逼近物理极限，硅也面临着严峻的挑战。当晶体管尺寸缩小到几纳米时，量子隧穿效应变得越来越明显，就像电子可以“穿墙而过”，这会导致芯片漏电增加、功耗上升。

为了应对这些挑战，科学家们正在探索各种新技术。比如，采用三维结构的 FinFET 和 GAA 晶体管，通过增加栅极控制来减少漏电；或者在硅中加入锗元素形成 SiGe 合金，提高电子迁移率。这些创新让摩尔定律得以延续，但硅的物理极限仍然是悬在半导体行业头上的一把利剑。

八、未来展望：硅的“后摩尔时代”

尽管面临挑战，硅在未来很长一段时间内仍将是半导体行业的中流砥柱。一方面，硅基技术仍有巨大的优化空间，比如通过 3D 集成、Chiplet 等先进封装技术提高芯片性能；另一方面，硅基新材料体系如硅光子、硅量子点等正在开辟新的应用领域。

北京大学物理学院吕劲研究员团队的研究表明，通过应变工程和能带调控，硅基材料的性能可以进一步提升。他们开发的硅烯晶体管理论模型，为突破传统硅基器件的物理极限提供了新的思路。

硅，这个来自地壳的平凡元素，通过人类的智慧，已经彻底改变了我们的世界。从第一块集成电路到如今的 AI 芯片，硅始终是半导体产业的核心！
